附錄A 風管分段漏風檢測方法

　　A.1 檢測裝置

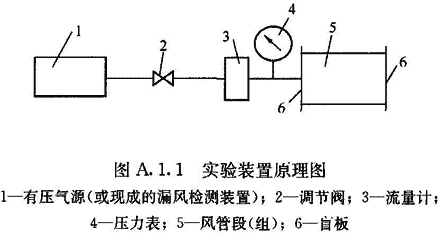

　　A.1.1 風管漏風量檢測裝置可按圖A.1.1所示。

　　有壓氣源：額定壓力：大于2000Pa;

　　額定流量：大于被測系統最大允許漏風量。

　　壓力表：量程0～2000Pa;精度等于或高于0.4%(滿量程)。

　　流量計：浮子流量計，精度等于或高于5%(滿量程)。

　　A.2 檢測方法

　　A.2.1 漏風檢測時應使風管保持以下檢測壓力：總管(與機組的連接管)取1500Pa;干管(總管與支管的連接管)取1000Pa;支管取700Pa(與送風裝置的連接管)。或采用工作壓力。

　　A.2.2 檢測步驟可按以下內容進行：

　　1 檢測前應根據設計最大允許漏風量選用合適的浮子流量計，浮子流量計應采用2個或2個以上并聯，并采用相同規格的浮子流量計，并聯浮子流量計的總測量范圍應高于最大允許漏風量20%。當浮子流量計的讀數均為零時，關掉一個浮子流量計，如果其余浮子流量計的讀數仍為零，再關掉一個流量計，直至只剩一個流量計仍為零時，則認為該管段合格，漏風量的計算可按所用未關浮子流量計最小刻度的5倍計算。應重復以上操作，測量的次數應不少于2次。

　　2 每裝好一段風管(可以含一節或一節以上管道和一個或幾個部件)，先在地面用盲板封堵所檢驗風管的兩端開口，將檢測裝置的出氣管與風管的盲板接口連接(此盲板有接口)。利用有壓氣源向試驗風管內鼓風，調節有壓氣源后節流閥的開度使壓力表的讀數穩定后進行讀數，同時記錄實驗壓力。

　　3 試驗壓力讀數穩定是指壓力表的讀數的波動范圍在試驗壓力的±5%范圍內。

　　4 測完后即可將該段(組)風管兩端的盲板拆除后吊裝，吊裝后用膜封好端口，再在地面組裝另一段(組)風管并進行測量。

　　A.3 管段漏風量計算
